1051 Ladegabel

.

Technische Daten

Einfache stabile Stahlkonstruktion mit fixer Nutzhöhe und festem Zinkenabstand. Die angegebenen Tragfähigkeiten gelten bei einem Abstand des Last­schwerpunktes von 680 mm von den Holmen.
Wahlweise mit Doppelbügel zur manuellen Lastschwerpunktverstellung oder Zugfeder als automatischer Gewichtsausgleich.

Maße

Typ Tragkraft
Ladegabel mit manuellem Ausgleich
1051.1 600
1051.2 1000
1051.3 1500
1051.4 2000
1051.15 2500
1051.5 3000
Ladegabel mit Federausgleich
1051.6 600
1051.7 1000
1051.8 1500
1051.9 2000
1051.19 2500
1051.10 3000

1051 A Ladegabel

aus Aluminium

Technische Daten

Einfache, stabile und leichte Aluminiumkonstruktion mit fixer Nutzhöhe und festem Zinkenabstand.
Die angegebenen Tragfähigkeiten gelten bei einem Abstand des Lastschwerpunktes von 500 mm vom Holm.
Keine Verlängerung der Zinken möglich.

Maße

Typ Tragkraft
1051A.1 600
1051A.2 1000
1051A.3 1500
1051A.4 2000

1052 Ladegabel

.

Technische Daten

Mit automatischem Gewichtsausgleich gegen Federdruck. PVC-Rollenführung im Oberteil.

Stufenlos verstellbare Zinkenweite durch Spindelführung von 540-900mm.

Verstellbare Nutzhöhe durch Absteckbolzen von 1150-1750mm.

Optional lieferbar mit Schutzkorb oder Ladebox in Normalgröße oder in jeder gewünschten Sondergröße. Die angegebenen Tragfähigkeiten gelten bei einem Abstand des Lastenschwerpunktes von 680mm vom Holm. Zinkenlänge standardmäßig 1m. Zinken aus Vollmaterial.

4 Meter Sicherungskette im Lieferumfang enthalten.Sonderanfertigungen möglich, auch für EURO-Paletten – 1,20m Zinkenlänge.

Der automatische Gewichtsausgleich funktioniert optimal ab 30% Beladung.

Maße

Typ Tragkraft
1052.1 600
1052.2 1000
1052.3 1500
1052.4 2000
1052.5 3000
Leichte Ausführung / Höhe nicht verstellbar
1052.6 600
1052.7 1000
1052.8 1500
1052.9 2000
1052.10 3000

1053 Ladegabel

.

Technische Daten

Stufenlos verstellbare Weite von Hand (manueller Gewichtsausgleich) von 450 – 950 mm verstellbare Nutzhöhe durch Absteckbolzen von 1150 – 1750 mm Gewichtsausgleich erfolgt durch individuelle Positionierung des Trageringes. Lieferbar mit Sicherungs­kette, mit Schutzkorb oder Ladebox in Normalgröße oder in jeder gewünschten Sondergröße.
Die angegebenen Tragfähigkeiten gelten bei einem Abstand des Last­schwerpunk­tes von 680 mm vom Holm.
Zinkenlänge standardmäßig 1 m, Zinken aus Vollmaterial. 4 m Sicherungskette im Lieferumfang enthalten.

Maße

Typ Tragkraft
1053.1 600
1053.2 1000
1053.3 1500
1053.4 2000
1053.5 3000
Leichte Ausführung
1053.6 600
1053.7 1000
1053.8 1500
1053.9 2000
1053.10 3000

1054 Ladegabel

.

Technische Daten

Mit automatischem Gewichtsausgleich gegen Federdruck. PVC-Rollenführung im Oberteil. Stufenlos verstellbare Weite durch manuelle Zinkenverschiebung von 450-950mm. Verstellbare Nutzhöhe durch Absteckbolzen von 1150-1750mm.

Optional lieferbar mit Schutzkorb oder Ladebox in Normalgröße oder in jeder gewünschten Sondergröße.

Die angegebenen Tragfähigkeiten gelten bei einem Abstand des Lastenschwerpunktes von 680mm vom Holm.
Zinkenlänge standardmäßig 1m. Zinken aus Vollmaterial.

4 Meter Sicherungskette im Lieferumfang enthalten.

Der automatische Gewichtsausgleich funktioniert optimal ab 30% Beladung.

Maße

Typ Tragkraft
1054.1 600
1054.2 1000
1054.3 1500
1054.4 2000
1054.5 3000
Leichte Ausführung
1054.6 600
1054.7 1000
1054.8 1500
1054.9 2000
1054.10 3000

1055 Ladegabel

.

Technische Daten

Ladegabel wahlweise mit manuell verstellbarem Tragring als Gewichtsausgleich oder automatischem Gewichtsausgleich durch eine Zugfeder. Die angegebenen Tragfähigkeiten gelten bei einem Abstand von 680 mm des Lastschwerpunktes von Holm.

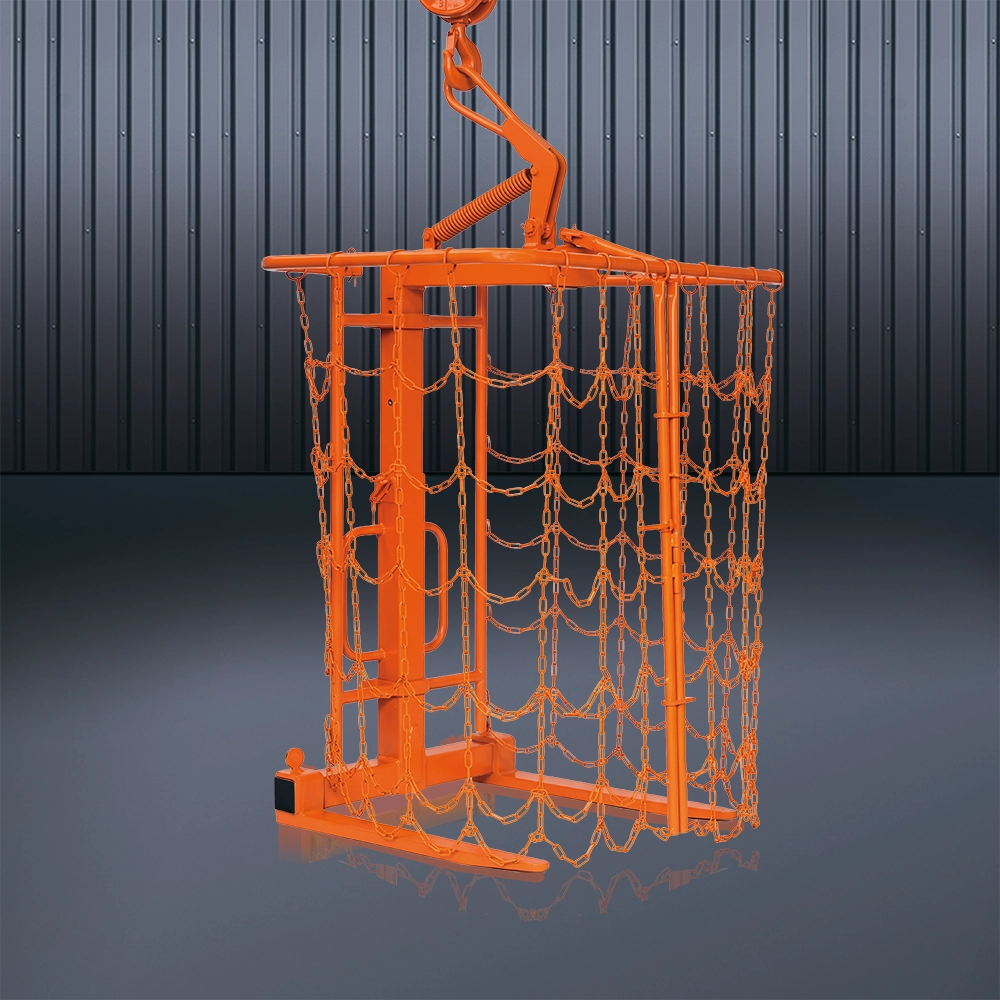

1055.21 Schutzkorb
Schutzkorb wird auf Anfrage angebaut.

Maße

Typ Tragkraft
Ladegabel mit manuellem Ausgleich
1055.1 600
1055.2 1000
1055.3 1500
1055.4 2000
1055.5 3000
Ladegabel mit Federausgleich
1055.6 600
1055.7 1000
1055.8 1500
1055.9 2000
1055.10 3000

1056 Ladegabel

.

Technische Daten

Stufenlos manuell verstellbare Weite der Zinken von 450 – 950 mm. Wahlweise: Stufenlos manuell verstellbarer Tragring als Gewichtsausgleich oder automatischer Gewichtsausgleich durch eine Zugfeder. Die angegebenen Tragfähigkeiten gelten bei einem Abstand von 680 mm des Lastschwerpunktes von Holm. Verstellbare Nutzhöhe durch Absteckbolzen von 1150 – 1750 mm.

Maße

Typ Tragkraft
Ladegabel mit manuellem Ausgleich
1056.1 600
1056.2 1000
1056.3 1500
1056.4 2000
1056.5 3000
Ladegabel mit Federausgleich
1056.6 600
1056.7 1000
1056.8 1500
1056.9 2000
1056.10 3000

1056.20

1056.30

1056.20 Schutzkorb

1056.30 Schutznetz

Technische Daten

Zum Anbau an die Ladegabel FE 1056. Einfacher Anbau über eine Manschette zum Anschrauben. Zur Aufnahme der Palette wird der Schutzkorb um 270° aufgeschoben und beim Transport wieder zugezogen.

1056.30 Schutznetz

Schutznetz aus Seilgeflecht zur Transportsicherung passend zum Einhängen in die optional angeschweißten Aufnahmehaken am oberen Gabelkranz der Ladegabel FE 1056.

1056 A Ladegabel

aus Aluminium

Technische Daten

Stabile, leichte Aluminiumkonstruktion mit stufenlos manuell verstellbarer Weite der Zinken von 450 mm – 950 mm und fixer Nutzhöhe. Stufenlos manuell verstellbarer Tragring als Gewichtsausgleich. Die angegebenen Tragfähigkeiten gelten bei einem Abstand von 500 mm des Lastschwerpunktes vom Holm.
Die Zinken sind aus Stahl gefertigt.

Maße

Typ Tragkraft
Ladegabel mit manuellem Ausgleich
1056A.1 600
1056A.2 1000
1056A.3 1500
1056A.4 2000

1057 Schutzkorb

.

Technische Daten

Zum Anbau an die Ladegabel FE 1052, FE 1053,
FE 1054 und 1056

  • einfacher Anbau über einen Steckbolzen
  • zur Aufnahme der Palette werden die vorderen Schutzgitter um 270° aufgeklappt und mit den seitlichen Schutzgittern verriegelt.

Vorteil:
geringer Platzbedarf bei der Aufnahme der Paletten.

Maße

Typ Länge Breite Höhe
1057 1050 1050 1050
1058.2

1058 Ladebox

.

Technische Daten

Ladebox in stabiler Rohrrahmenkonstruktion mit Riffelblechboden. Geeignet für Euro- oder Industriepaletten.

Geeignet für Gabelstapler, Ladegabel (Zinkenlänge beachten) oder Krankettengehänge.

Maße

Typ Länge Breite Höhe
1058.1 1280 1260 1100
1058.2 2550 1260 1100

1059 Ladegabel

mit Schutzkorb

Technische Daten

Automatischer Gewichtsausgleich gegen Federdruck. Kugelgelagerte wartungsfreie Stahlrollenführung im Oberteil

Stufenlos verstellbare Weite durch manuelle Zinkenverschiebung von 450 – 1000 mm

Die Aufnahme der Palette erfolgt mit hochgehobenem Korb, der beim Transport abgesenkt wird.

Maße

Typ Tragkraft
1059.1 600
1059.2 1000
1059.3 1500
1059.4 2000
1059.5 3000
